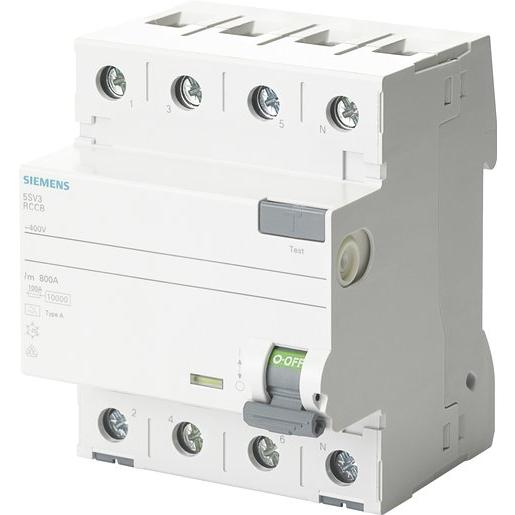

Siemens FI-Schutzschalter 40A 4-polig 30mA Typ A unverz./therm. Überlastschutz

Fehlerstromschutzschalter des Typs A lösen bei bei sinusförmigen Wechselfehlerströmen UND zusätzlich bei pulsierenden Gleichfehlerströmen aus - daher ist Typ A gegenüber dem Gerätetyp AC unbedingt zu bevorzugen. FI-Blöcke des Typs F erfassen darüber hinaus noch Fehlerströme, die aus einem Frequenzgemisch von Frequenzen bis 1 kHz bestehen. Für den Personen-, Sach-, Brandschutz und zusätzlichen Schutz bei direktem Berühren werden FI-Schutzschalter mit einem Bemessungsfehlerstrom von maximal 30 mA eingesetzt. Geräte mit einem Bemessungsfehlerstrom von maximal 300 mA werden zum vorbeugenden Brandschutz bei Isolationsfehlern eingesetzt. FI-Blöcke werden mit Leitungsschutzschaltern der Charakteristiken A, B, C und D kombiniert, soweit diese im LS-Programm zur Verfügung stehen. Die beiden Komponenten werden ohne Werkzeug einfach zusammengesteckt. Sie bilden dann eine Kombination aus FI-Schutzschalter und Leitungsschutzschalter für Personen-, Brand- und Leitungsschutz. Die Dimensionierung des Bemessungsfehlerstromes richtet sich nach der Anlagengröße.

Type       5SV3344-6LA

Polzahl  4

Schutzart (IP)       IP20

Frequenz              50 Hz

Montageart           DIN-Schiene

Stoßstromfestigkeit            1 Kilo-Ampere

Bemessungsfehlerstrom   30 mA

Kurzschlussfestigkeit (Icw) 10 Kilo-Ampere

Baugröße (nach DIN 43880)            1

Bemessungsspannung      400 V

Fehlerstrom-Typ A

Bemessungsstrom             40 A

Einbautiefe          70 mm

Zusatzeinrichtungen möglich           ja

Breite in Teilungseinheiten 4

Mit Verriegelungsvorrichtung           ja

Anschließbarer Leiterquerschnitt mehrdrähtig             0,75 bis 35 mm²

Umgebungstemperatur während des Betriebs             -25 bis 45 °C

Anschließbarer Leiterquerschnitt eindrähtig 0,75 bis 35 mm²
