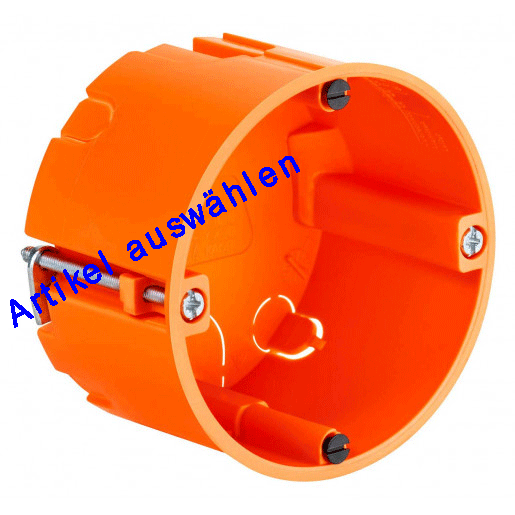

Kaiser Hohlwand Gerätedose luftdicht für dünne Beplankung orange

Gerätedose 9068-04 für dünne Beplankungen, für Hohlwand-Installation, für Beplankungen die keinen Randversenk ermöglichen, mit Halterand, Schutzart IP 2X, für Plattenstärke 0,2-40 mm, Tiefe 41 mm, Fräsloch Ø 68 mm, Geräteschrauben - 2, Ausbrechsöffnungen Ø 20 mm - 2, Leitungseinführungen 3 x 1,5 mm² - 4.

Type       9068-04 HWD

Montageart           Hohlwand

Ausführung          Einzel

Bauform Gerätedose

Werkstoff              Kunststoff

Durchmesser       68 mm

Form      rund

Tiefe      41 mm

Befestigung der Geräte      schrauben

Mit Schrauben     ja

Schutzart (IP)       IP3X

Für Rohrdurchmesser        20 mm

Einführung von hinten        ja

Stutzen  Tunnelstutzen

Gehäusedurchführung durch Ausbrechöffnung ja

Hohlwand Gerätedose für dünne Beplankungen, für Beplankungen, die keinen Randversenk ermöglichen, bei Kombinationen Einsatz der Verbindungsstutzen nur bei Dosen gleicher Bauhöhe, mit Halterand, Feuerbeständigkeit: 850°C nach EN 60670, Schutzart: IP 3X, Befestigung: mit Halterand, Tiefe: 47mm, Fräsloch Ø: 68mm, für Plattenstärke: 0,2 - 40mm, Geräteschrauben: 2, Leitungseinführungen bis Ø 10,5 mm durch Universal-Öffnungsschneider 1085-80 herstellbar: , luftdicht:

Type       9068-01 HWD-WINDD.

Tiefe      47 mm

Bauform Gerätedose

Durchmesser       68 mm

Form      rund

Ausführung          Einzel

Mit Schrauben     ja

Befestigung der Geräte      schrauben

Werkstoff              Kunststoff

Winddicht             ja

Schutzart (IP)       IP3X

Einführung von hinten        ja

Stutzen  Tunnelstutzen

Gehäusedurchführung durch Ausbrechöffnung ja

Koppelbar            ja

Hohlwand Geräte-Verbindungsdose für dünne Beplankungen, für Beplankungen, die keinen Randversenk ermöglichen (z.B. Metallbeplankungen), mit Halterand, Feuerbeständigkeit: 850°C nach EN 60670, Schutzart: IP 3X, Befestigung: mit Halterand, Tiefe: 61mm, Fräsloch Ø: 68mm, für Plattenstärke: 0,2 - 40mm, Geräteschrauben: 2, Ausbrechöffnungen Ø 20 mm: 4, Leitungseinführungen 3 x 1,5 mm²: 4, Leitungseinführungen 3 x 2,5 mm² bzw. 5 x 1,5 mm²: 2, Leitungseinführungen für Kleinspannungen: 2

Type       A 9068-03

Bauform Geräte-Verbindungsdose/-kasten

Durchmesser       68 mm

Tiefe      61 mm

Ausführung          Einzel

Form      rund

Mit Schrauben     ja

Befestigung der Geräte      schrauben

Schutzart (IP)       IP3X

Für Rohrdurchmesser        20 mm

Einführung von hinten        ja

Stutzen  Tunnelstutzen

Gehäusedurchführung durch Ausbrechöffnung ja
