Spelsberg Verbindungsdose

Verbindungsdose Q 4-L, Verbindungsdose nach DIN EN 60598 (VDE 0711), 4 Einführungen, mit Leitungsrückhaltung nach DIN VDE 0606 für NYM 3 x 2,5mm², davon 2 Stück von oben zugänglich, Zugentlastungslasche für Pendelleuchten, mit außenliegenden Befestigungsstellen, mit Schutzart IP20, bis 2,5², mit Schutzgrad IK07, Schutzklasse II, VDE geprüft, Halogenfrei, 56 x 40 x 23, grau, ohne Klemme,

Type       Q 4 334-904-01

Max. Leiterquerschnitt       2,5 mm²

Bestückung          Tragschiene

Form      rechteckig

Montageart           universal

Länge    56 mm

Breite     40 mm

Tiefe      23 mm

Anzahl der Einführungen  15

Art der Gehäusedurchführung         Vorprägung

Werkstoff              Kunststoff

Halogenfrei          ja

Oberflächenschutz             unbehandelt

Farbe     grau

Schutzart (IP)       IP20

Ausführung Deckel             Montagedeckel

Deckelbefestigung             aufrastend

Bemessungsisolationsspannung Ui 400 V

Mit Abschirmung ja

Einsatztemperatur              40 °C

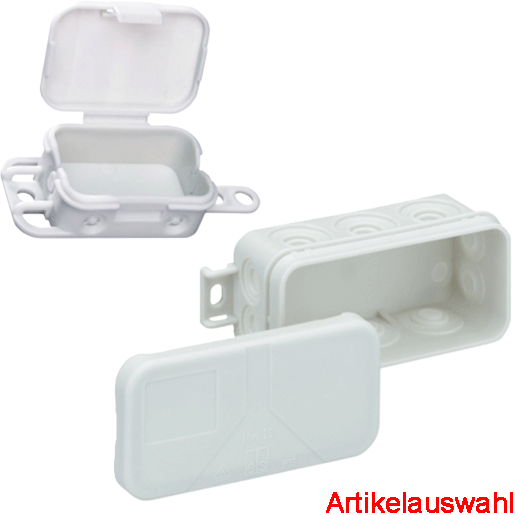

Verbindungsdose Mini 25-L, Verbindungsdose nach DIN EN 60670 (VDE 0606), 10 Einführungen, 2 Bodeneinführungen, geeignet für beengte Installationsumgebungen wie abgehängte Decken und Kabelkanäle, komplett mit Lochwerkzeug und Verschlussstopfen, mit außenliegenden Befestigungsstellen, mit Schutzart IP55, bis 2,5², mit Schutzgrad IK07, Schutzklasse II, VDE geprüft, Halogenfrei, 89 x 43 x 37, grau, ohne Klemmen, für VDE-zugel. Einzelklemmen

Max. Leiterquerschnitt       2,5 mm²

Form      rechteckig

Montageart           Wand-/Deckenmontage

Einführung von hinten        ja

Länge    37 mm

Breite     89 mm

Tiefe      43 mm

Anzahl der Einführungen  10

Art der Gehäusedurchführung         Vorprägung

Werkstoff              Kunststoff

Halogenfrei          ja

Oberflächenschutz             unbehandelt

Farbe     grau

Schutzart (IP)       IP55

Ausführung Deckel             Montagedeckel

Deckelbefestigung             aufrastend

Vergießbar           ja

Vergussmasse mitgeliefert nein

Bemessungsisolationsspannung Ui 400 V

Witterungsbeständig          ja

Einsatztemperatur              -25 bis 40 °C

Verbindungsdose Abox 040-4,0², Verbindungsdose nach DIN EN 60670 (VDE 0606), Ui=690V, mit selbstdichtenden, weichen Einführungsmembranen, M20, Dichtbereich 2 - 16 mm, Schutzart IP65, Nennquerschnitt 4², mit Schutzgrad IK07, Schutzklasse II, VDE geprüft, Halogenfrei, 93 x 93 x 55, grau, Schraubklemme, 5-polig - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 3 x 4²),

Type       ABOX 040 M.KLEMML.

Max. Leiterquerschnitt       4 mm²

Bestückung          Klemme

Form      rechteckig

Montageart           Wand-/Deckenmontage

Einführung von hinten        ja

Länge    55 mm

Breite     93 mm

Tiefe      93 mm

Anzahl der Einführungen  8

Art der Gehäusedurchführung         Dichtmembran

Werkstoff              Kunststoff

Halogenfrei          ja

Oberflächenschutz             unbehandelt

Farbe     grau

Schutzart (IP)       IP65

Deckelbefestigung             geschraubt

Vergießbar           ja

Vergussmasse mitgeliefert nein

Plombierbar         ja

Bemessungsisolationsspannung Ui 690 V

Einsatztemperatur              -25 bis 40 °C
