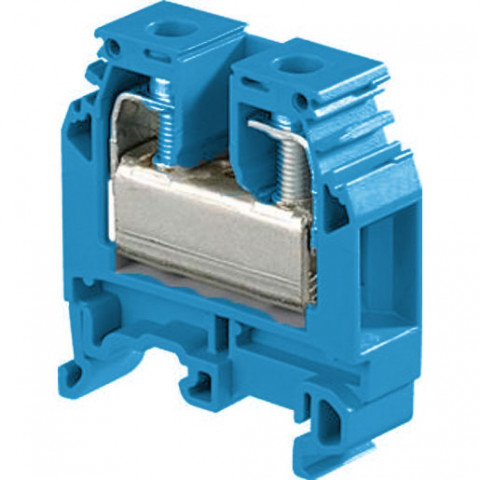

ABB Durchgangsreihenklemme M16/12 blau

Durchgangs-Reihenklemmen mit Schraubanschluss aus der SNA Serie gibt es in Baubreiten von 5 mm bis 36 mm. Sie sind auf symmetrischen uns asymmetrischen Schienen aufrastbar. Sie ermöglichen eine einfache Potenzialverteilung mit 3 oder 4 unabhängigen Anschlüssen. Die Schraubanschlusstechnik von ABB wurde entwickelt, um ein Lösen der Verbindungen durch Vibrationen, Stöße oder sogar versehentliches Ziehen am Kabel zu verhindern.Durch das exklusive Design ist ein Nachziehen der Verbindungen nicht mehr in jedem Fall notwendig. Sie decken einen Verbindungsbedarf von 0,22 mm² bis 240 mm² ab. Die Schraubanschlusstechnik erlaubt das Anschließen von bis zu zwei Leitern pro Klemme und sorgt somit für mehr Flexibilität im Schaltschrank. Einfache Kabelführung, da die konisch angeordnete Öffnung den Leiter präzise in den Klemmkäfig führt.

Typ: M 16/12.N bl

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 2,5..16 mm²

Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 2,5..16 mm²

Anschließbarer Leiterquerschnitt eindrähtig: 2,5..25 mm²

Bemessungsstrom In: 85 A

Bemessungsspannung: 800 V

Ausführung elektrischer Anschluss 1: Schraubanschluss

Ausführung elektrischer Anschluss 2: Schraubanschluss

Anzahl der Etagen: 1

Anzahl der Klemmstellen je Etage: 2

Montageart: Hutschiene TH35

Breite: 12 mm

Tiefe: 45,5 mm

Abschlussplatte erforderlich: ja

Farbe: blau
