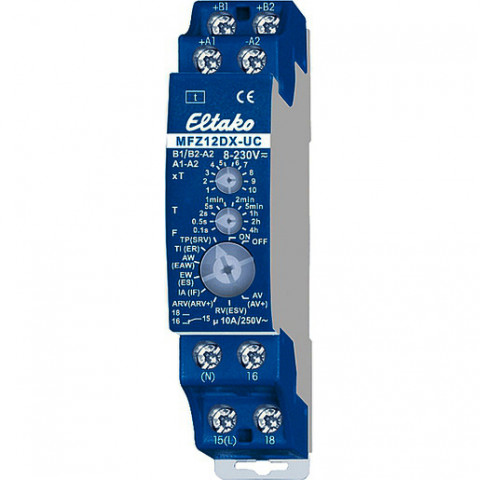

Eltako Zeitrelais MFZ12DX-UC

Analog einstellbares Multifunktions-Zeitrelais MFZ12DX-UC mit 18 Funktionen. 1 Wechsler potenzialfrei 10A/250V AC, Glühlampen 2000W. Stand-by-Verlust nur 0.4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Mit der Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0.1 Watt. Universal-Steuerspannung 8 - 230V UC. Versorgungsspannung wie die Steuerspannung. Zeiten zwischen 0.1 Sekunden und 40 Stunden sind einstellbar. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird.

Type       MFZ12DX-UC

Betätigungsart     analog mit Multifunktion

Funktion Multifunktion

1. Zeitbereich Einheit         Sekunden/Stunden

1. Zeitbereich       0,1 bis 40

Montageart           DIN-Schiene

Breite in Teilungseinheiten 1

Einbauhöhe         58 mm

Anzahl der Umschalter      1

Steuerspannung 1              8 bis 230 V

Steuerspannungsart 1       AC

Frequenz der Steuerspannung 1     50 Hz

Versorgungsspannung      8 bis 230 V

Spannungsart der Versorgungsspannung     AC

Schaltleistung Glühlampen              2000 W

Schaltleistung Leuchtstofflampen DUO         1000 VA

Schaltleistung Leuchtstofflampen parallel     500 VA

Schaltleistung Leuchtstofflampen induktiv    1000 VA
