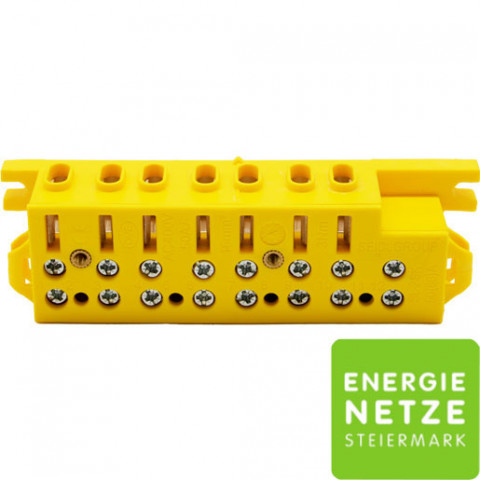

Seidl Zähleranschlussklemme Steiermark SL-ZSK50(89)A-2N+TRE

Nennstrom: 50A (maximal zulässiger Nennstrom der zugehörigen Überlastschutzeinrichtung) Prüf- Überlaststrom: 100A / 1h (geprüft mit 1,6-fachem Nennstrom) Betriebsspannung: 400V AC, 50Hz Leitermaterial / Leiterart: Cu / 6 – 16 mm², starr, ein- und mehrdrähtig / flexible Leiter mit gekrimpter Aderendhülse a) / mehrdrähtige- und Sektorenleiter erfordern eine gesonderte Leiteranschlussvorbereitung mittels Presshülse b) Anschlüsse Zählerseitig: Systemstifte SL-Stifte Vierkant und Rund Einstecktiefe Leiter: 16 mm Anzugsmoment Leiter: 5,5 Nm (1 Klemmschraube je Zu- und Abgangsklemme), 6 Nm bei mehrdrähtigen Leitern Anzugsmoment Zählerstifte: 5 Nm (1 Klemmschraube je Zählerstiftanschluss) Antriebswerkzeug Klemmschrauben: Torx 25 - Zu- und Abgangsklemmen (Phasen + N), Zählerstiftabstände: gemäß DIN 43857 zzgl. Skizze c) Umgebungstemperatur: -30°C bis +65°C d) IP-Schutzart: IP2XC (nach Montage aller Systemkomponenten) Höhe/ Breite/ Tiefe: 35 mm/ 88 mm/ 44 mm Material.

Type      SL-ZSK50(89)A-2N+TRE

Nennquerschnitt             6 bis 16 mm²

Farbe    gelb

Nennspannung 400 V

Nennstrom        50 A

Geeignet für mehrdrahtige Leiter            ja
