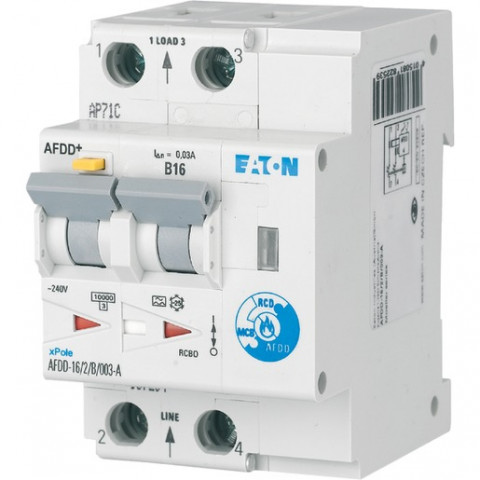

Eaton Brandschutzschalter AFDD 2-polig B-16A 30mA Typ-A

Ein Brandschutzschalter (AFDD, Arc Fault Detection Device) nach IEC/EN 62606 schließt nun die große Lücke im Schutz gegen thermische Auswirkungen und ist in der Lage, einen durch einen Fehlerlichtbogen erzeugten Strom zu erkennen und abzuschalten. Diese Ströme sind etwas kleiner oder in derselben Größe des Nennstroms, weisen aber ein entscheidendes Merkmal auf, das sie von herkömmlichen Fehlerströmen und Kurzschlüssen unterscheidet. Ein erkennbarer Anteil an höheren Frequenzen, welcher dem normalen Nennstrom überlagert ist, kann mittels digitaler Detektionseinheit erkannt werden. Somit können auch die von der Stromstärke unauffälligen aber brandgefährlichen Fehlerlichtbögen aus seriellen oder parallelen Fehlern erkannt und abgeschaltet werden.

Type       AFDD-16/2/B/003-A

Polzahl  2

Bemessungsspannung      230 V

Bemessungsstrom             16 A

Bemessungsfehlerstrom   0,03 A

Fehlerstrom-Typ A

Energiebegrenzungsklasse              3

Bemessungsabschaltvermögen nach EN 61009         10 Kilo-Ampere

Bemessungsabschaltvermögen nach IEC 60947-2    0 Kilo-Ampere

Frequenz              50 Hz

Auslösecharakteristik         B

Überspannungskategorie  3

Verschmutzungsgrad         2

Breite in Teilungseinheiten 3

Einbautiefe          67 mm

Zusatzeinrichtungen werkseitig angebaut                Brandschutzschalter

Bemessungsschaltstrom Zusatzeinrichtung 0 A

Bemessungsspannung Zusatzeinrichtung    230 V

Steuerspannungsart Zusatzeinrichtung         AC

Schutzart (IP)       IP20

Bemessungsabschaltvermögen nach EN 60898         10 Kilo-Ampere
