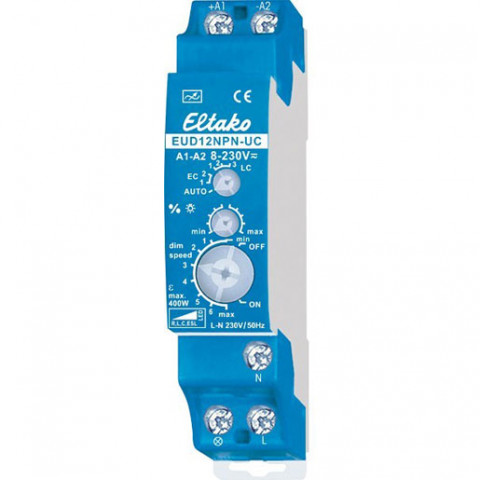

Eltako Dimmschalter EUD12NPN-UC

Universal-Dimmschalter EUD12NPN-UC. Power MOSFET 400W. Stand-by-Verlust nur 0.1 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Universal-Dimmschalter für R-, L- und C-Lasten bis 400W abhängig von den Lüftungsverhältnissen, dimmbare Energiesparlampen ESL bis 100W. Automatische Erkennung der Lastart R+L oder R+C, ESL manuell wählbar. Universal-Steuerspannung 8..230V UC, galvanisch getrennt von der Versorgungs- und Schaltspannung 230V. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Mit dem %-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden, z.B. für dimmbare Energiesparlampen. Mit dem dim-speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden. Gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert. Die Stellungen ESL berücksichtigen die besonderen Verhältnisse bei dimmbaren Energiesparlampen: Der Einschaltvorgang ist optimiert und die Dimmgeschwindigkeit verändert sich logarithmisch.

Type       EUD 12NPN-UC

Bedienungsart     Drehknopf

Dimmung Phasenanschnitt              ja

Dimmung Phasenabschnitt              ja

Lichtwertspeicher ja

Verwendbar mit Taste        ja

Montageart           REG

Befestigungsart   Klickbefestigung

Werkstoff              Kunststoff

Werkstoffgüte      Thermoplast

Halogenfrei          ja

Ausführung der Oberfläche              matt

Farbe     blau

Geeignet für Schutzart (IP)                IP20

Nennspannung   230 V

Frequenz              50 Hz

Steuerspannung 8230 V

Anschlussart        Schraubklemme

Aderquerschnitt   66 mm²

Gerätebreite         18 mm

Gerätehöhe          58 mm

Gerätetiefe           66 mm

Nennleistung       400 VA
