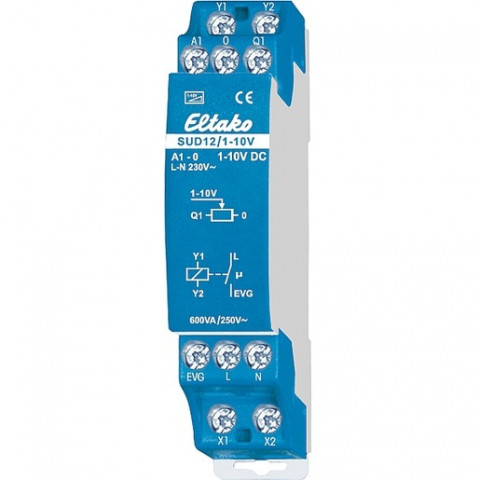

Eltako Universal-Dimmschalter 1-10V Steuergerät SUD12/1-10V

1-10V-Steuergerät SUD12/1-10V für Universal-Dimmschalter. 1 Schließer nicht potenzialfrei 600VA und 1-10V-Steuerausgang 40mA. Stand-by-Verlust nur 0.9 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Leistung von Spezialrelais. Das Steuergerät SUD12 kann in zwei Schaltungsarten verwendet werden. Schaltungsart 1-10V-Ausgang: In dieser Schaltungsart können, in Verbindung mit einem Universal-Dimmschalter EUD12Z bzw. EUD12M, elektronische Vorschaltgeräte und Trafos mit einer 1-10V-Schnittstelle bis zu 40mA Gesamt-Steuerstrom angesteuert werden. Der EUD12Z bzw. EUD12M wird mit Tastern am Universal-Steuerspannungs-Eingang örtlich und ggf. zentral gesteuert und veranlasst das SUD12 über die Anschlüsse Y1/Y2 zur Regelung des 1-10V-Ausganges 0/Q1 für die Schnittstelle. Die Ein- und Ausschaltung der Last erfolgt mit einem bistabilen Relais an dem Ausgang EVG. Schaltung im Nulldurchgang zur Kontaktschonung.

Type       SUD12/1-10V

Bedienungsart     Drehknopf

Lastart   kapazitive Last

Verwendbar mit Taste        ja

Montageart           REG

Werkstoff              Kunststoff

Werkstoffgüte      Thermoplast

Halogenfrei          ja

Ausführung der Oberfläche              matt

Farbe     blau

Geeignet für Schutzart (IP)                IP20

Steuerspannung 8230 V

Anschlussart        Schraubklemme

Aderquerschnitt   66 mm²

Gerätebreite         18 mm

Gerätehöhe          58 mm

Gerätetiefe           66 mm

Nennleistung       600 bis 600 VA
