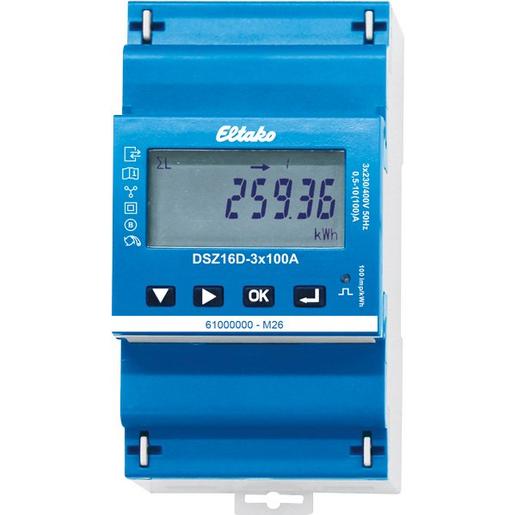

Eltako Drehstromzähler MID DSZ16D-3X100A MID

Maximalstrom 3x100 A, Stand-by-Verlust nur 0,8 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 3 Teilungs­einheiten = 54mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit Modbus- und S0-Schnittstelle. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 100A angeschlossen werden. Der Anlaufstrom beträgt 4OmA je Pfad. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Anzeige des aktuellen Tarifs (T1–T4).

Type       DSZ16D-3X100A MID

Hersteller EAN                4010312501955

Impulsart              S0

Nennstrom (In)    10 A

Impulsausgang   optisch

Anzeigeart            digital

Anzahl der Stellen              7

Höhe      82 mm

Zählertyp              elektronisch

Breite     70 mm

Nennspannung (Un) L-L                400 V

Tiefe      58 mm

Geeignet für         Bezug

Breite in Teilungseinheiten 4

Geeicht  ja

Leistungsaufnahme           0,5 W

Nennspannung (Un) N-L   230 V

Zulassung            Measuring Instruments Directive

Frequenz              50 Hz

Genauigkeitsklasse            B

Schutzart (IP)       IP20

Tarifsteuerung     extern

Impulsrate            1000 Imp/kV Ah

Energieart            Wirkleistung

Ausführung                Direktmessung
