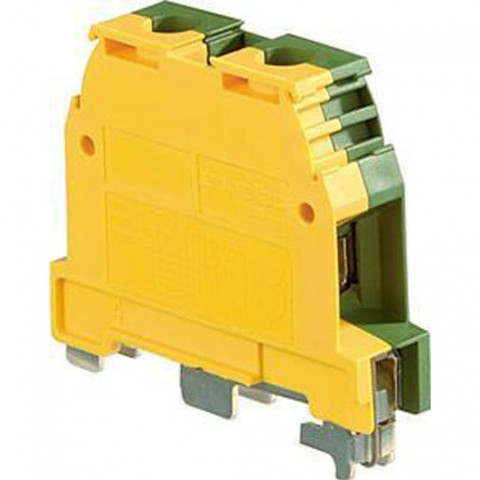

ABB Schutzleiter-Reihenklemme M16/12 grün/gelb

Schutzleiter-Reihenklemmen mit Schraubanschluss aus der SNA Serie gibt es in Baubreiten von 5 mm bis 36 mm. Sie ermöglichen eine zuverlässige elektrische und mechanische Verbindung mit der Schiene. Sie sind auf symmetrischen und asymmetrischen Schienen aufrastbar. Schutzleiter gibt es sowohl als Doppel- wie auch als Dreistock-Reihenklemme. Die Schraubanschlusstechnik von ABB wurde entwickelt, um ein Lösen der Verbindungen durch Vibrationen, Stöße oder sogar versehentliches Ziehen am Kabel zu verhindern.Durch das exklusive Design ist ein Nachziehen der Verbindungen nicht mehr in jedem Fall notwendig. Sie decken einen Verbindungsbedarf von 0,22 mm² bis 240 mm² ab. Die Schraubanschlusstechnik erlaubt das Anschließen von bis zu zwei Leitern pro Klemme und sorgt somit für mehr Flexibilität im Schaltschrank. Einfache Kabelführung, da die konisch angeordnete Öffnung den Leiter präzise in den Klemmkäfig führt.

Typ: M 16/12.P gn-ge

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 4..16 mm²

Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 4..16 mm²

Anschließbarer Leiterquerschnitt eindrähtig: 4..25 mm²

Ausführung elektrischer Anschluss 1: Schraubanschluss

Ausführung elektrischer Anschluss 2: Schraubanschluss

Anzahl der Etagen: 1

Anzahl der Klemmstellen je Etage: 2

Montageart: Hut-/G-Schiene TH35/G32

Werkstoff des Isolierkörpers: Thermoplast

Betriebstemperatur: -40..110 °C

Brennbarkeitsklasse des Isolierstoffs nach UL 94: V2

Breite: 12 mm

Tiefe: 45,5 mm

Farbe: grün/gelb
