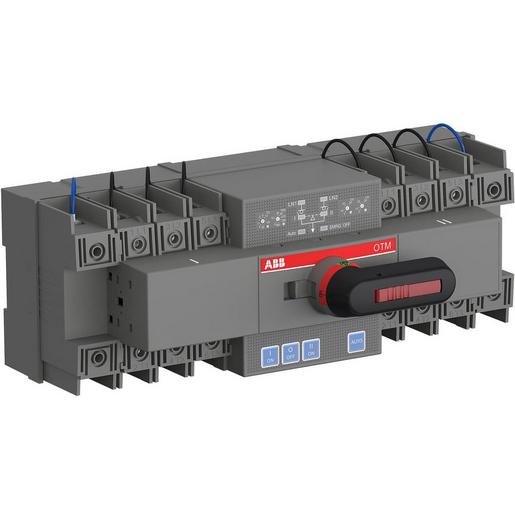

ABB Automatischer Umschalter 4-polig 40A 21D Steuereinheit 1SCA151253R1001

Automatische Lastumschalter erfüllen die Gerätenorm DIN EN 60947-1, DIN EN 60947-3 und DIN EN 60947-6-1. Die Schalter besitzen eine offene Umschaltung (I-0-II) und sind geeignet für die Verwendung als automatischer Netzumschalter. Eine OMD-Steuereinheit wird mitgeliefert. Die Steuerspannung des Motors beträgt zwischen 220 V bis 240 V AC. Ansteuerung des Motorantriebes erfolgt über einen Taster oder eine zentrale Leitstelle. Der mitgelieferte Griff für die NOT-Betätigung ist optional in der AUS-Stellung abschließbar. Die Fernbedienbarkeit wird durch die Montage des Griffes bzw. durch die Montage eines Schlosses verhindert. Des Weiteren können die Schalter im AC- sowie DC-Bereich eingesetzt werden. Die Montage der automatischen Lastumschalter ist vertikal, horizontal und flach möglich. In den Ausführungen von 40 A bis 125 A sind die Schalter in kompakter Version lieferbar.

Type       OTM40F4C21D400C

Geeignet für Frontbefestigung 4-Loch           ja

Polzahl  4

Gerätebauart       Einbaugerät Steckeinsatztechnik

Bemessungskurzzeitstromfestigkeit Icw        2,5 Kilo-Ampere

Schutzart (NEMA)               1

Ausführung des Betätigungselements                langer Drehgriff

Motorantrieb integriert        ja

Ausführung als Hauptschalter                ja

Anschlussart Hauptstromkreis                Bolzenanschluss

Anzahl der Schalter            1

Schutzart (IP), frontseitig   IP20

Ausführung als Sicherheitsschalter nein

Max. Bemessungsbetriebsspannung Ue bei AC                415 V

Geeignet für Verteilereinbau                ja

Ausführung als Wartungs-/Reparaturschalter              ja
