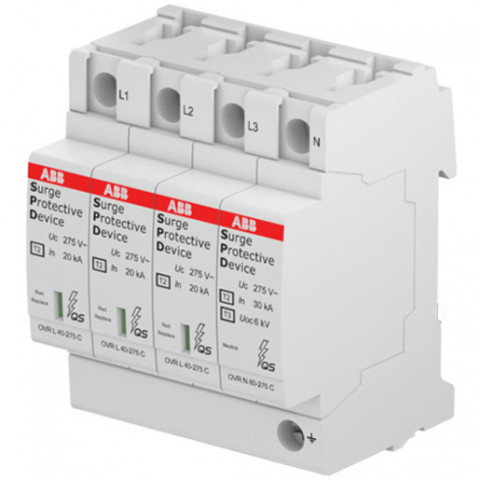

ABB Überspannungsableiter Typ 2 OVR T2 3N 40-275 P QS SPD

Überspannungsableiter Typ 2 der Baureihe QuickSafe sind geeignet zum Schutz von elektrischen Niederspannungsanlagen und Endgeräten im 230/400V System. Die Geräte können für den Einsatz als Überspannungspannungsableiter nach VDE 0100 Teil 443 und Teil 534 sowie im Rahmen des Blitzschutzzonenkonzeptes am Zonenübergang 0B - 1 und höher verwendet werden. Das hohe Nennableitvermögen von 20 kA ermöglicht eine erhöhte Lebensdauer im Vergelich zu den Mindestforderungen der Norm. Die Geräte bestehen aus einer Basiseinheit und steckbaren Schutzmodulen, welche sehr einfach zur Durchführung der Isolationsmessung entnommen werden können. Sie sind voll kompatibel mit den Installationsgeräten der Baureihe pro M compact und mit diesen über Phasenschienen verschienbar. Sicherungsautomaten aus dieser Baureihe können auch als Vorsicherung verwendet werden. Die Überspannungsableiter sind geprüft als Typ 2 Ableiter nach der Prüfnorm DIN EN 61643-11 (VDE 0675 Teil 6-11) und class II nach IEC 61643-11.

Type       OVR T2 3N 40-275P QS

Netzform TN        ja

Netzform TN-C-S ja

Netzform TN-S    ja

Netzform TT         ja

Anzahl der Leiter (ohne Erde)          4

Nennableitstoßstrom (8/20)              20 Kilo-Ampere

Nennspannung AC             230 V

Kurzschlussfestigkeit (Isccr)             100 Kilo-Ampere

Höchste Dauerspannung AC           275 V

Max. Ableitstoßstrom (8/20)              160 Kilo-Ampere

Montageart           Hutschiene TH35

Baugröße             4 TE

Schutzpegel         1,5 kV

Max. Leiterquerschnitt starr (ein-/mehrdrähtig)            25 mm²

Max. Leiterquerschnitt flexibel (feindrähtig)  16 mm²

Schutzpegel L-N 1,3 kV

Schutzpegel N-PE              1,4 kV

Signalisierung am Gerät    optisch

Prüfklasse Typ 2 ja

Schutzart (IP)       IP20

Ausführung der Pole          3+N/PE

Netzform              TT
