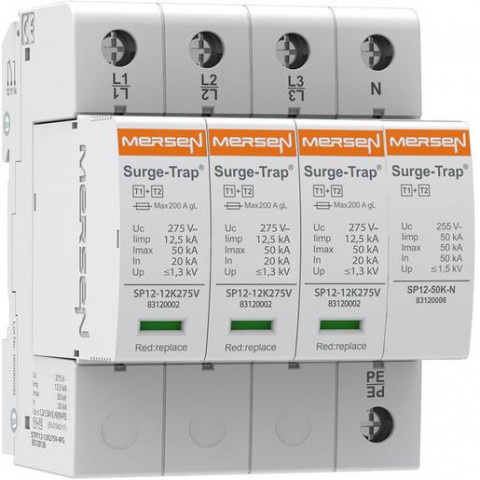

Mersen Überspannungsableiter Typ 1+2 12,5kA Uc275V 3+1 TNS/TT 4-polig 4TE steckbar STPT12-12K275V-4PG

STP T12 12,5 ist eine Reihe von Typ 1+2/Klasse I+II Kombi-Ableitern für die Ableitung von Blitzströmen und den Schutz vor Spannungsspitzen, entsprechend EN/IEC 61643. Geeignet für die erste Schutzstufe im Verteiler und für Bereiche, die im Freien liegen und in denen die Anlagen üblicherweise mit einem externen Blitzschutzsystem ausgestattet sind.

Type       STPT12-12K275V-4PG

Netzform TN-S    ja

Netzform TT         ja

Anzahl der Leiter (ohne Erde)          4

Nennableitstoßstrom (8/20)              20 Kilo-Ampere

Nennspannung AC             400 V

Kurzschlussfestigkeit (Isccr)             25 Kilo-Ampere

Höchste Dauerspannung AC           275 V

Max. Ableitstoßstrom (8/20)              50 Kilo-Ampere

Montageart           Hutschiene TH35

Baugröße             4 TE

Schutzpegel         1,3 kV

Max. Leiterquerschnitt starr (ein-/mehrdrähtig)            35 mm²

Max. Leiterquerschnitt flexibel (feindrähtig)  25 mm²

Schutzpegel L-N 1,3 kV

Schutzpegel N-PE              1,5 kV

Signalisierung am Gerät    optisch

Prüfklasse Typ 2 nein

Schutzart (IP)       IP20
