Kaiser Brandschutzdose HWD 68+ GD Gerätedose Wände EI30-EI90

Brandschutz Gerätedose für Brandschutzwände F30-F90 bzw. EI30-EI90, Brandschutzdose Hohlwand, Ausführung als Gerätedose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, für Brandschutzwände F30-F90 bzw. EI30-EI90 in Trockenbauweise, F30-B-F60-B in Holzrahmen-/Holztafelbauweise, F30-B-F90-B in Brettsperrholz, Verwendbarkeitsnachweis: DIBT-Zulassung Z-19.21-2693 mit Schallschutzfunktion bis zu einem Schalldämmmaß von 69dB, Installationsöffnung DM 60 mm, Einbauöffnung DM 68 mm, Kombinationsabstand 71 mm, Kombination mit vollisolierten Verbindungsstutzen, Tiefe 49 mm, für Plattenstärke 7-40 mm, mit 2 Schraubdomen und 2 Plus-Minus-Geräteschrauben.

Type       A9463-03 HWD68 T49mm

Für Anzahl Geräteeinsätze               1

Breite     68 mm

Bauform Gerätedose

Tiefe      49 mm

Werkstoff              Kunststoff

Mit Schrauben     ja

Durchmesser       68 mm

Deckelbefestigung             geschraubt

Form      rund

Winddicht             ja

Geeignet für Kabeldurchmesser      0 bis 13 mm

Stutzen  Tunnelstutzen

Gehäusedurchführung durch Dichtmembran    ja

Oberflächenschutz             unbehandelt

Anzahl der Einführungen  8

Schutzart (IP)       IP20

Koppelbar            ja

Funktionserhalt   E 90

Halogenfrei          ja

Montageart           Hohlwand

Ausführung          Einzel

Einführung von hinten        ja

Max. Leiterquerschnitt       2,5 mm²

Für Rohrdurchmesser        25 mm

Geeignet für Wand-/Plattendicke     7 bis 40 mm

Befestigung der Geräte      schrauben

Farbe     rot

Länge    68 mm

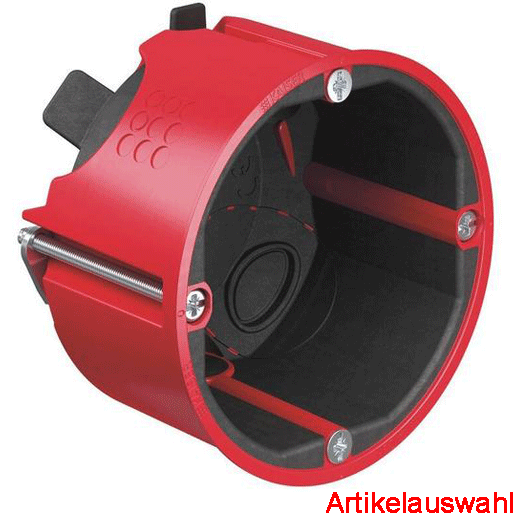

Brandschutz Geräte-Verbindungsdose für Brandschutzwände F30-F90 bzw. EI30-EI90, Brandschutzdose Hohlwand, Ausführung als Geräte-Verbindungsdose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, für Brandschutzwände F30-F90 bzw. EI30-EI90 in Trockenbauweise, F30-B-F60-B in Holzrahmen-/Holztafelbauweise, F30-B-F90-B in Brettsperrholz.

Type       9464-03 HWD68 T=62mm

Breite     68 mm

Anzahl der Einführungen  8

Max. Leiterquerschnitt       2,5 mm²

Länge    68 mm

Durchmesser       68 mm

Ausführung          Einzel

Befestigung der Geräte      schrauben

Gehäusedurchführung durch Dichtmembran    ja

Für Rohrdurchmesser        25 mm

Form      rund

Oberflächenschutz             unbehandelt

Werkstoff              Kunststoff

Geeignet für Wand-/Plattendicke     7 bis 40 mm

Funktionserhalt   E 90

Einführung von hinten        ja

Tiefe      60 mm

Montageart           Hohlwand

Für Anzahl Geräteeinsätze               1

Bauform Geräte-Verbindungsdose/-kasten

Halogenfrei          ja

Schutzart (IP)       IP20

Farbe     rot

Koppelbar            ja

Mit Schrauben     ja

Geeignet für Kabeldurchmesser      0 bis 13 mm

Deckelbefestigung             geschraubt

Stutzen  Tunnelstutzen
