Kabel und Leitungen Erdkabel Kupfer E-YY-J 16 mm²

PVC/PVC Erdkabel, eindrähtig, Energieverteilungskabel in Kraftwerken, Industrie- und Schaltanlagen, sowie in Ortsnetzen. Zur festen Verlegung in Erde, in Innenräumen, in Kabelkanälen, im Freien, im Wasser – entsprechend den jeweils gültigen Errichtungsvorschriften – wenn keine Gefahr einer mechanischen Beschädigung zu erwarten ist.

Type       E-YY-J 4X 16 RM

Leiter-Nennquerschnitt      16 mm²

Nennspannung U 1 kV

Flammwidrig        nach IEC/EN 60332-1-2

Ader-Kennzeichnung         Farbe

Mantel-Farbe       schwarz

Mantelmaterial    Polyvinylchlorid (PVC)

Hilfsleiter-Zahl     0

Zul. Kabelaußentemperatur nach Montage ohne Erschütterung                -20 bis 70 °C

 Zul. Kabelaußentemperatur bei Montage/Handling    -5 bis 70 °C

Leiter-Klasse       Kl.2 = mehrdrähtig

Leiter-Material     Kupfer

Leiter-Form          rund

Mit Schutzleiter    ja

Außendurchmesser ca.     20 mm

Zul. max. Leitertemperatur 70 °C

Ader-Zahl             4

Schirm   nein

Nennspannung U0             0,6 kV

Brandverhalten nach EN 13501-6: Klasse     Eca

Werkstoff der Aderisolation              Polyvinylchlorid (PVC)

Leiter-Oberfläche blank

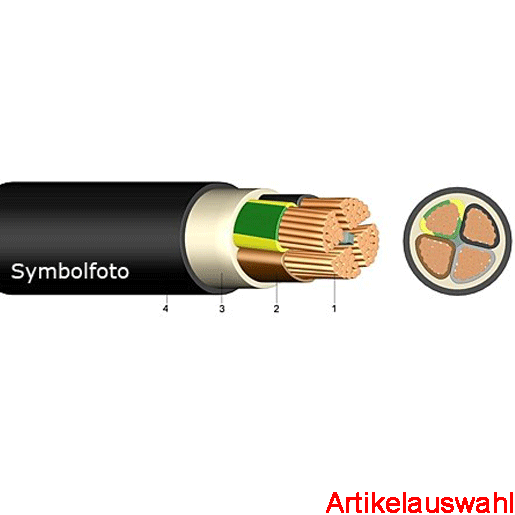

Type       E-YY-J 5X 16 RM

Ader-Kennzeichnung         Farbe

Beidraht nein

Flammwidrig        nach IEC/EN 60332-1-2

Leiter-Nennquerschnitt      16 mm²

Mantelmaterial    Polyvinylchlorid (PVC)

Mit Schutzleiter    ja

Leiter-Klasse       Kl.2 = mehrdrähtig

Leiter-Material     Kupfer

Mantel-Farbe       schwarz

Nennspannung U 1 kV

Leiter-Form          rund

Ader-Zahl             5

Schirm   nein

Nennspannung U0             0,6 kV

Hilfsleiter-Zahl     0

Zul. Kabelaußentemperatur nach Montage ohne Erschütterung                -20 bis 70 °C

Zul. Kabelaußentemperatur bei Montage/Handling     -5 bis 70 °C

Zul. max. Leitertemperatur 70 °C

Außendurchmesser ca.     23 mm

Brandverhalten nach EN 13501-6: Klasse     Eca

Werkstoff der Aderisolation              Polyvinylchlorid (PVC)

Leiter-Oberfläche blank
