Schalk Lichtzeit-Impulsschalter

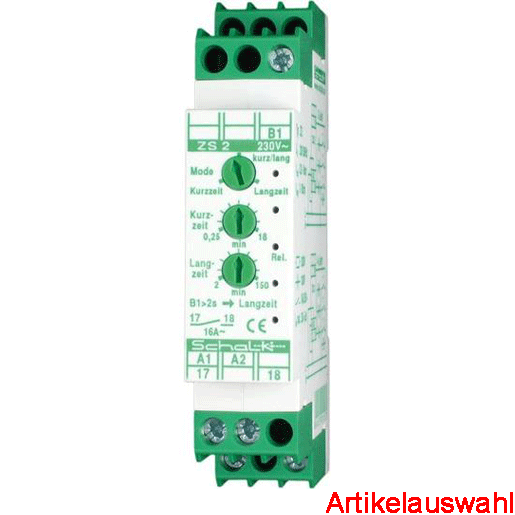

Der ZS(X) 2 vereint als moderner Lichtzeit-Impulsschalter ein hohes Maß an Komfort, Flexibilität und Funktionsvielfalt bei einfacher Handhabung und Bedienung. Durch kurzes bzw. längeres Betätigen des Lichttasters kann zwischen zwei voneinander unabhängig einstellbaren Zeitbereichen ausgewählt werden. Damit wird eine individuell konfigurierbare Kurzzeit- / Langzeitumschaltung in einem Bereich von 0,25 bis 150 Minuten ermöglicht. Durch erneute Betätigung des Lichttasters wird ein sofortiges Abschalten der Verbraucher erreicht. Zwei Betriebsarten ermöglichen ein Sperren der Langzeitumschaltung. Als weitere Besonderheit beinhaltet der ZSK 2 einen zusätzlichen, von den übrigen Ein- und Ausgängen galvanisch getrennten Fremdspannungseingang, der z.B. von einer Türsprechanlage ohne Koppelrelais angesteuert werden kann. ZSZ 2 gleich wie ZSK 2, jedoch mit zusätzlichen Eingängen für zentrale Ein- und Ausschaltung.

Type       ZS 2

Montageart           DIN-Schiene

Max. Glühlampenlast         1000 W

Spannungsart der Versorgungsspannung     AC

Frequenz der Steuerspannung 1     50 bis 60 Hz

Steuerspannungsart 1       AC

Breite in Teilungseinheiten               1

Einbautiefe          55 mm

Funktion elektronisch

Steuerspannung 1              207 bis 253 V

Rückfallverzögerung          0,25 bis 150 min

Ausschaltvorwarnung        ohne

Schaltungsart      3- und 4-Leiter-Schaltung

Versorgungsspannung      207 bis 253 V

Bemessungsschaltstrom   16 A

Max. Leuchtstofflampenlast (parallel kompensiert)     1000 VA

Max. Leuchtstofflampenlast (Duo-Schaltung)              1000 VA

Max. Leuchtstofflampenlast             250 VA

Nachschaltung    nachschaltbar + Dauerlicht + Zeitverlängerung

Taster Glimmlampenstrom 20 mA

Stromstoßfunktion wählbar              ja

Anzahl der Kontakte als Schließer  1

Der ZS(X) 2 vereint als moderner Lichtzeit-Impulsschalter ein hohes Maß an Komfort, Flexibilität und Funktionsvielfalt bei einfacher Handhabung und Bedienung. Durch kurzes bzw. längeres Betätigen des Lichttasters kann zwischen zwei voneinander unabhängig einstellbaren Zeitbereichen ausgewählt . werden. Damit wird eine individuell konfigurierbare Kurzzeit- / Langzeitumschaltung in einem Bereich von 0,25 bis 150 Minuten ermöglicht. . Durch erneute Betätigung des Lichttasters wird ein sofortiges Abschalten der Verbraucher erreicht. Zwei Betriebsarten ermöglichen ein Sperren der Langzeitumschaltung. Als weitere Besonderheit beinhaltet der ZSK 2 einen zusätzlichen, von den übrigen Ein- und Ausgängen galvanisch getrennten Fremdspannungseingang, der z.B. von einer Türsprechanlage ohne Koppelrelais angesteuert werden kann. ZSZ 2 gleich wie ZSK 2, jedoch mit zusätzlichen Eingängen für zentrale Ein- und Ausschaltung.

Type       ZSK 2

Montageart           DIN-Schiene

Breite in Teilungseinheiten 1

Frequenz der Steuerspannung 2     50 bis 60 Hz

Steuerspannungsart 2       AC

Steuerspannungsart 1       AC/DC

Steuerspannung 2              207 bis 253 V

Steuerspannung 1              8 bis 230 V

Einbautiefe          55 mm

Funktion elektronisch

Spannungsart der Versorgungsspannung     AC

Rückfallverzögerung          0,25 bis 150 min

Versorgungsspannung      207 bis 253 V

Bemessungsschaltstrom   16 A

Max. Leuchtstofflampenlast (parallel kompensiert)     1000 VA

Max. Leuchtstofflampenlast (Duo-Schaltung)              1000 VA

Max. Leuchtstofflampenlast             250 VA

Max. Glühlampenlast         1000 W

Schaltungsart      3- und 4-Leiter-Schaltung

Ausschaltvorwarnung        ohne

Nachschaltung    nachschaltbar + Dauerlicht + Zeitverlängerung

Taster Glimmlampenstrom 20 mA

Stromstoßfunktion wählbar              ja

Anzahl der Kontakte als Schließer  1
