Eaton Drehschalter Umschalter

Drehschalter, 1-polig, Funktion: Umschalter, Position: 1 - 0 - 2, Bemessungsbetriebsstrom 20A, Bemessungsbetriebsspannung 690V, Kappen-Einbaumaß 45mm, Einbaubreite 3TE (52mm), Hutschienenmontage, Klemmquerschnitt 1-2,5 mm² ein- bzw. mehrdrähtig / 0,75-2,5 mm² feindrähtig / 0,75-1,5 mm² feindrähtig mit Aderendhülse, Ausführung entsprechend IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV

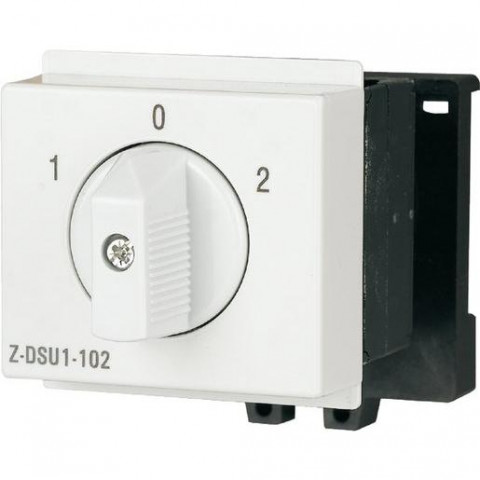

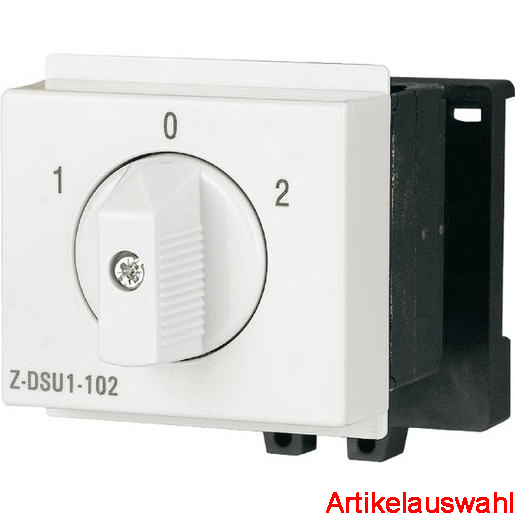

Type       Z-DSU1-102

Kurzschlussfestigkeit (Icw) 10 Kilo-Ampere

Bemessungsstrom             20 A

Schaltfunktion     Wechselschalter

Max. Lampenleistung        0 W

Einbautiefe          60 mm

Schutzart (IP)       IP20

Bemessungsspannung      690 V

Spannungsart      AC

Breite in Teilungseinheiten 3

Polzahl  1

Min. Bemessungsspannung             440 V

Bemessungsabschaltvermögen 0 Kilo-Ampere

Anzahl der Kontakte als Wechsler   1

Drehschalter, 1-polig, Funktion: Umschalter, Position: HA - 0 - AU, Bemessungsbetriebsstrom 20A, Bemessungsbetriebsspannung 690V, Kappen-Einbaumaß 45mm, Einbaubreite 3TE (52mm), Hutschienenmontage, Klemmquerschnitt 1-2,5 mm² ein- bzw. mehrdrähtig / 0,75-2,5 mm² feindrähtig / 0,75-1,5 mm² feindrähtig mit Aderendhülse, Ausführung entsprechend IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV

Type       Z-DSU1-H0A

Kurzschlussfestigkeit (Icw) 10 Kilo-Ampere

Farbe der Kalotte nicht zutreffend

Schaltfunktion     Wechselschalter

Breite in Teilungseinheiten 3

Bemessungsstrom             20 A

Spannungsart      AC

Max. Lampenleistung        0 W

Einbautiefe          60 mm

Schutzart (IP)       IP20

Bemessungsspannung      690 V

Polzahl  1

Min. Bemessungsspannung             440 V

Bemessungsabschaltvermögen 0 Kilo-Ampere

Anzahl der Kontakte als Wechsler   1

Drehschalter, 2-polig, Funktion: Umschalter, Position: HA - 0 - AU, Bemessungsbetriebsstrom 20A, Bemessungsbetriebsspannung 690V, Kappen-Einbaumaß 45mm, Einbaubreite 3TE (52mm), Hutschienenmontage, Klemmquerschnitt 1-2,5 qmm ein- bzw. mehrdrähtig / 0,75-2,5 qmm feindrähtig / 0,75-1,5 qmm feindrähtig mit Aderendhülse, Ausführung entsprechend IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV

Type       Z-DSU2-H0A

Schutzart (IP)       IP20

Spannungsart      AC

Kurzschlussfestigkeit (Icw) 10 Kilo-Ampere

Schaltfunktion     Wechselschalter

Einbautiefe          60 mm

Bemessungsspannung      690 V

Mit Signallampe  nein

Breite in Teilungseinheiten 3

Bemessungsstrom             20 A

Polzahl  2

Min. Bemessungsspannung             440 V

Bemessungsabschaltvermögen  0 Kilo-Ampere

Anzahl der Kontakte als Wechsler   2
