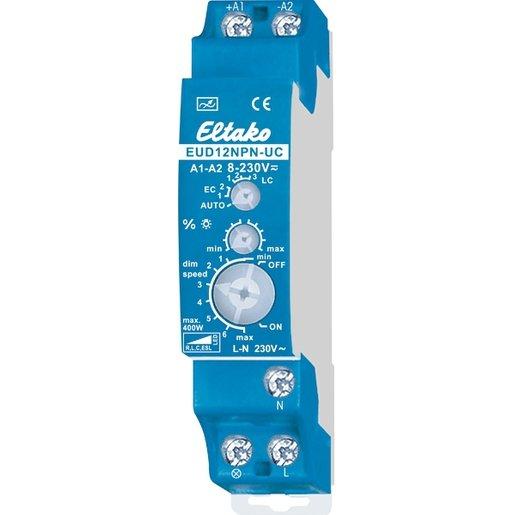

Eltako Universal-Dimmschalter EUD 12NPN-UC

Universal-Dimmschalter EUD12NPN-UC. Power MOSFET 400W. Stand-by-Verlust nur 0.1 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Universal-Dimmschalter für R-, L- und C-Lasten bis 400W abhängig von den Lüftungsverhältnissen, dimmbare Energiesparlampen ESL bis 100W. Automatische Erkennung der Lastart R+L oder R+C, ESL manuell wählbar. Universal-Steuerspannung 8..230V UC, galvanisch getrennt von der Versorgungs- und Schaltspannung 230V. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Mit dem %-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden, z.B. für dimmbare Energiesparlampen. Mit dem dim-speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden. Gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert. Die Stellungen ESL berücksichtigen die besonderen Verhältnisse bei dimmbaren Energiesparlampen: Der Einschaltvorgang ist optimiert und die Dimmgeschwindigkeit verändert sich logarithmisch.

Type       EUD 12NPN-UC

Hersteller Artikelnummer                21100806

Hersteller EAN                4010312107843

Halogenfrei          ja

Farbe     blau

Bedienungsart     Drehknopf

Nennspannung   230 V

Lastart   universal

Montageart           REG

Verwendbar mit Bewegungsmelder                nein

Befestigungsart                Klickbefestigung

Werkstoff              Kunststoff

Werkstoffgüte      Thermoplast

Lichtwertspeicher ja

Nennleistung       400 VA

Steuerspannung 8230 V

Frequenz              50 Hz

Geeignet für Schutzart (IP)                IP20

Ausführung der Oberfläche                matt

Verwendbar mit Taste        ja

Gerätebreite         18 mm

Gerätehöhe          58 mm

Gerätetiefe           66 mm

Aderquerschnitt   66 mm²

Anschlussart                Schraubklemme

Dimmung Phasenanschnitt                ja

Dimmung Phasenabschnitt                ja
