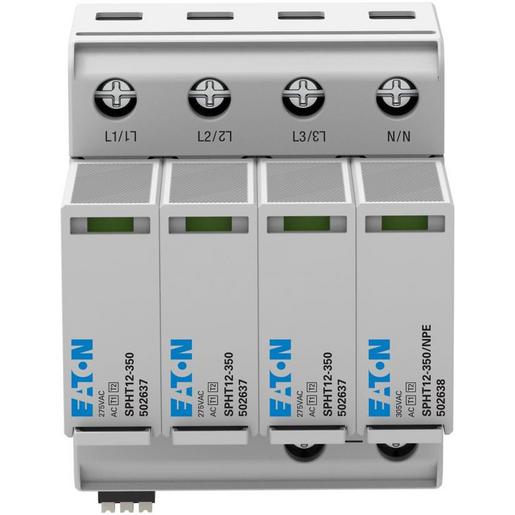

Eaton SPHT12 Überspannungsschutzgerät Kombiableiter T1 T2. 3+NPE mit Meldekontakt

Das Eaton EP-502635 ist ein Überspannungsschutzgerät der Serie xPole von Eaton Moeller, bekannt als SPHT12-350/3+NPE-AX. Es bietet kombinierten Schutz gegen transiente Überspannungen (Typ 1 und Typ 2) und ist für den Einsatz in TT- und TN-S-Systemen geeignet. Das Gerät hat eine maximale Dauerbetriebsspannung von 275 V AC und kann Blitzstoßströme bis zu 50 kA bewältigen. Es ist für die Montage auf einer 35 mm DIN-Schiene konzipiert und bietet einen Schutzgrad von IP20. Mit einer kompakten Bauweise von 105 mm Höhe, 86 mm Tiefe und 72 mm Breite sowie einem Gewicht von 0,691 kg ist es ideal für den Einsatz in verschiedenen elektrischen Installationen.

Type       SPHT12-350/3+NPE-AX

Hersteller EAN     9010653085263

Höchste Dauerspannung AC           275 V

Schutzpegel N-PE              1,5 kV

Baugröße             4 TE

Folgestromlöschfähigkeit  50 Kilo-Ampere

Nennspannung AC             240 V

Netzform TT         ja

Nennableitstoßstrom (8/20)              25 Kilo-Ampere

Schutzart (IP)       IP20

Montageart           Hutschiene TH35

Prüfklasse Typ 1 ja

Anzahl der Leiter (ohne Erde)          3

Blitzstoßstrom (10/350 µs) 25 Kilo-Ampere

Max. Leiterquerschnitt starr (ein-/mehrdrähtig)       35 mm²

Mit Fernmeldekontakt        ja

Schutzpegel L-N 1,7 kV

Max. Leiterquerschnitt flexibel (feindrähtig)                25 mm²

Netzform TN-S    ja

Signalisierung am Gerät    optisch
