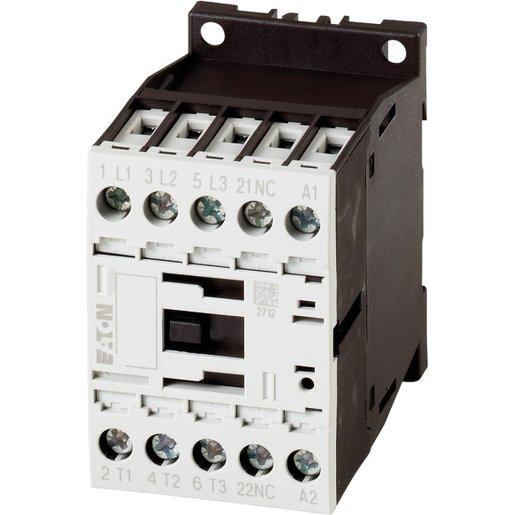

Eaton Leistungsschütz 75 kW/400V DC DILM15-01(24VDC)

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A

Type       DILM15-01(24VDC)

Hersteller EAN     4015082901080

Anzahl der Hilfskontakte als Öffner 1

Bemessungsbetriebsstrom Ie bei AC-1, 400 V     22 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V     15,5 A

Anzahl der Schließer als Hauptkontakte                3

Bemessungsbetriebsleistung bei AC-3, 400 V     7,5 kW

Bemessungssteuerspeisespannung AC 50 Hz     0 V

Bemessungssteuerspeisespannung AC 60 Hz     0 V

Bemessungssteuerspeisespannung DC                24 V

Anschlussart Hauptstromkreis                Schraubanschluss

Spannungsart zur Betätigung           DC

Bemessungsbetriebsleistung Ie bei AC-4, 400 V     3 kW

Bemessungsbetriebsstrom Ie bei AC-4, 400 V     7 A

Bemessungsbetriebsleistung NEMA                7,4 kW
