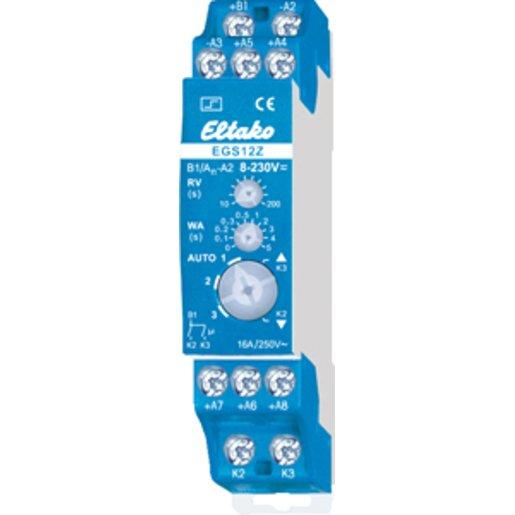

Eltako Stromstoß-Gruppenschalter für Zentralsteuerung 1 +1 S 16A/250VAC EGS12Z-UC

Aktor EGS12Z-UC. Stromstoß-Gruppenschalter für Zentralsteuerung, 1+1 Schließer nicht potenzialfrei 16A/250V AC, für 1 Motor oder für Motor-Relais. Stand-by-Verlust nur 0.4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor, Motor-Trennrelais MTR12-8..230V UC oder DC-Motorrelais DCM12-8..230V UC. Versorgungs- und Schaltspannung 8..230V UC an den Klemmen +B1/-A2. Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial haben. Das Funktionsprinzip dieses Stromstoß-Gruppenschalters besteht darin, dass einerseits impulsweise auf, halt, ab, halt (Kontakt 1 geschlossen - beide Kontakte geöffnet - Kontakt 2 geschlossen - beide Kontakte geöffnet) gesteuert werden kann, andererseits über zusätzliche Steuereingänge gezielt auf oder ab gewählt werden kann.

Type       EGS12Z-UC

Hersteller Artikelnummer                21200401

Hersteller EAN                4010312107737

Montageart           DIN-Schiene

Spannungsart der Versorgungsspannung                AC/DC

Steuerspannung 1                230 V

Handbedienung möglich   ja

Frequenz der Steuerspannung 1                50 Hz

Einbautiefe          58 mm

Max. Schaltstrom (cos phi = 0,6)         2 A

Bemessungsschaltstrom   16 A

Breite in Teilungseinheiten 2

Versorgungsspannung      230 V

Steuerspannungsart 1                AC/DC

Funktion mechanisch Gruppenschalter
