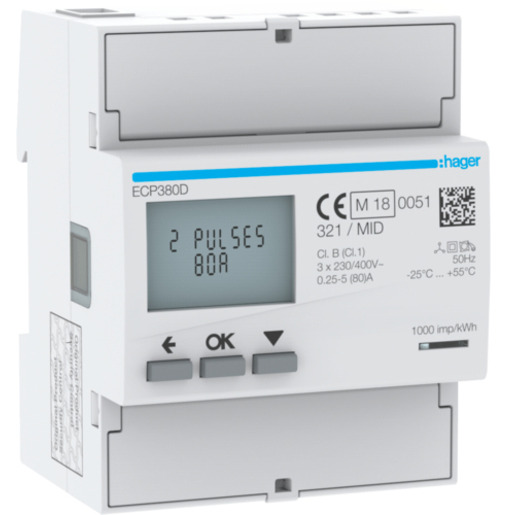

Hager Energiezähler 3-phasig direkt 80A S0 MID ECP380D

Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. 2 Tarifzählungen über 230 V AC ansteuerbar und Ausgabe über 2 Impulsausgänge konfigurierbar. Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Über Impulsausgang werden die Messwerte für bezogene und gelieferte Wirk-(kWh) und Blindenergie(kvarh) so wie die bezogene Wirkenergie (kWh) für Tarif 1 und Tarif 2 ausgegeben. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.

Type       ECP380D

Zählertyp              elektronisch

Nennstrom (In)    80 A

Maximalstrom (Imax)         80 A

Nennspannung (Un) N-L   92 bis 276 V

Nennspannung (Un) L-L    160 bis 480 V

Frequenz              45 bis 65 Hz

Genauigkeitsklasse            B

Polart     Dreileiter/Vierleiter

Ausführung          Direktmessung

Energieart            Wirk- und Blindleistung

Geeignet für         Bezug/Lieferung

Tarifausführung  Zweitarif

Tarifsteuerung     extern

Rücklaufsperre    ja

Geeicht  ja

Zulassung            Measuring Instruments Directive

Impulsausgang   elektrisch

Impulsart              S0

Impulsrate            1 bis 200 Imp/kV Ah

Anzeigeart            digital

Montageart           REG

Breite in Teilungseinheiten 4

Anzahl der Stellen              9

Schutzart (IP)       IP20
