Eltako Stromstoßschalter Doseneinbau

  • HerstellerEltako
  • Artikelnr.10617
  • VerfügbarkeitSofort versandfertig

Verfügbare Optionen

52,68€ / Stk
Netto 43,90€ / Stk

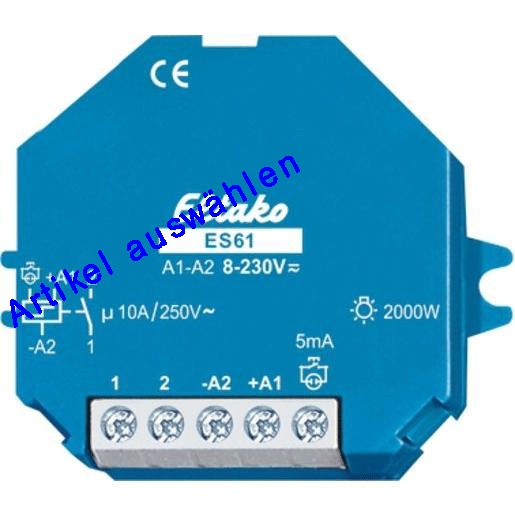

Stromstoßschalter ES61-UC. 1 Schließer potenzialfrei 10A/250V AC, Glühlampen 2000W. Kein Stand-by-Verlust. Für Einbaumontage. 45mm lang, 55mm breit, 18mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Entweder Universal-Steuerspannung 8..230V UC am Steuereingang +A1/-A2 oder 230V mit bis zu 5mA Glimmlampenstrom am Steuereingang mit Glimmlampensymbol (L)/-A2(N). Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Sehr geringes Schaltgeräusch. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung.

Type       ES 61-UC

Steuerspannungsart 2       AC

Spannungsart der Versorgungsspannung     AC

Steuerspannungsart 1       AC/DC

Steuerspannung 2              230 V

Steuerspannung 1              8 bis 230 V

Breite in Teilungseinheiten 3,1

Einbautiefe          18 mm

Max. Schaltstrom (cos phi = 0,6)     4 A

Max. Glühlampenlast         2000 W

Max. Leuchtstofflampenlast             1000 VA

Max. Leuchtstofflampenlast (Duo-Schaltung)              1000 VA

Max. Leuchtstofflampenlast (parallel kompensiert)     500 VA

Bemessungsschaltstrom   10 A

Versorgungsspannung      250 V

Anzahl der Kontakte als Schließer  1





Aktor EGS12Z2-UC. Stromstoß-Gruppenschalter für Zentralsteuerung, 2+2 Schließer nicht potenzialfrei 5A/250V AC, für zwei 230V-Motoren. Stand-by-Verlust nur 0,9 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Versorgungsspannung 8..230V UC an den Klemmen +B1/-A2. Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial haben. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite zwei 230V-Motoren. 1/2 = Motor 1, 3/4 = Motor 2. Die Funktionsweise entspricht völlig dem Stromstoß-Gruppenschalter EGS12Z, in welchem ein Motor-Trennrelais MTR12 integriert ist.

Type       EGS12Z2-UC

Montageart           DIN-Schiene

Steuerspannungsart 1       AC/DC

Frequenz der Steuerspannung 1     50 Hz

Steuerspannung 1              2308 V

Breite in Teilungseinheiten 2

Einbautiefe          58 mm

Funktion elektronisch Gruppenschalter

Spannungsart der Versorgungsspannung     AC/DC

Max. Schaltstrom (cos phi = 0,6)     2 A

Handbedienung möglich   ja

Bemessungsschaltstrom   5 A

Versorgungsspannung      2308 V

Anzahl der Kontakte als Schließer  4
